canvas元素绘图

HTML5标准中增加的canvas元素可以进行图形图像的绘制工作，为客户端提供更加丰富的编程体验。本文介绍如何使用JavaScript代码和canvas元素绘制图形、图像、文本，以及如何使用渐变色；最后，会创建一个小球在canvas元素中不断运动、回弹的综合示例。

准备画布

canvas有一些基本的属性，如id属性值可以用于JavaScript代码获取canvas元素，width和height属性指定canvas的宽度的高度。下面的代码会在页面中创建一个canvas元素，并做一些初始化工作。

HTML

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8" />
    <title></title>
</head>
<body>
    <canvas id="cv" width="600" height="400"
            style="border:2px solid gray;"></canvas>
</body>
</html>
<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.beginPath();
    // 绘制
    //
    g.closePath();
</script>

代码中创建了id为"cv"的canvas元素，宽度为600像素，高度为400像素，边框宽度2像素，颜色为灰色（gray）。JavaScript代码中，首先，使用document对象的getElementById()方法获取canvas元素，然后，使用canvas元素的getContext("2d")方法获取图形绘制的上下文对象；一组绘制操作使用图形对象的beginPath()开始，由closePath()方法关闭，如果只有一组绘制操作，也可以省略beginPath()和closePath()方法。下面介绍各种图形、文本和图像的绘制。

绘制线段

绘制线段相关的方法包括：

moveTo()，定义开始绘制的坐标。
lineTo()方法，绘制从开始坐标或上次结束坐标到指定坐标的线段。
stroke()方法，执行绘制。

此外，指定线条宽度可以使用lineWidth属性设置，单位为像素；strokeStyle属性指定线条的颜色，可以使用颜色名或CSS中支持的颜色格式；lineCap属性则指定线段两端的线帽风格，其值包括：

butt，默认值，线段两端显示为方形。
square，线段两端显示为方形，但线帽在指定的线段长度之外。
round，线段两端为半圆形，线帽在指定的线段长度之外。

下面的代码，通过两条线段绘制了一条折线。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.beginPath();
    // 绘制
    g.lineWidth = 5;
    g.lineCap = "round";
    g.moveTo(10, 10);
    g.lineTo(200, 100);
    g.lineTo(500, 50);
    g.strokeStyle = "red";
    g.stroke();
    //
    g.closePath();
</script>

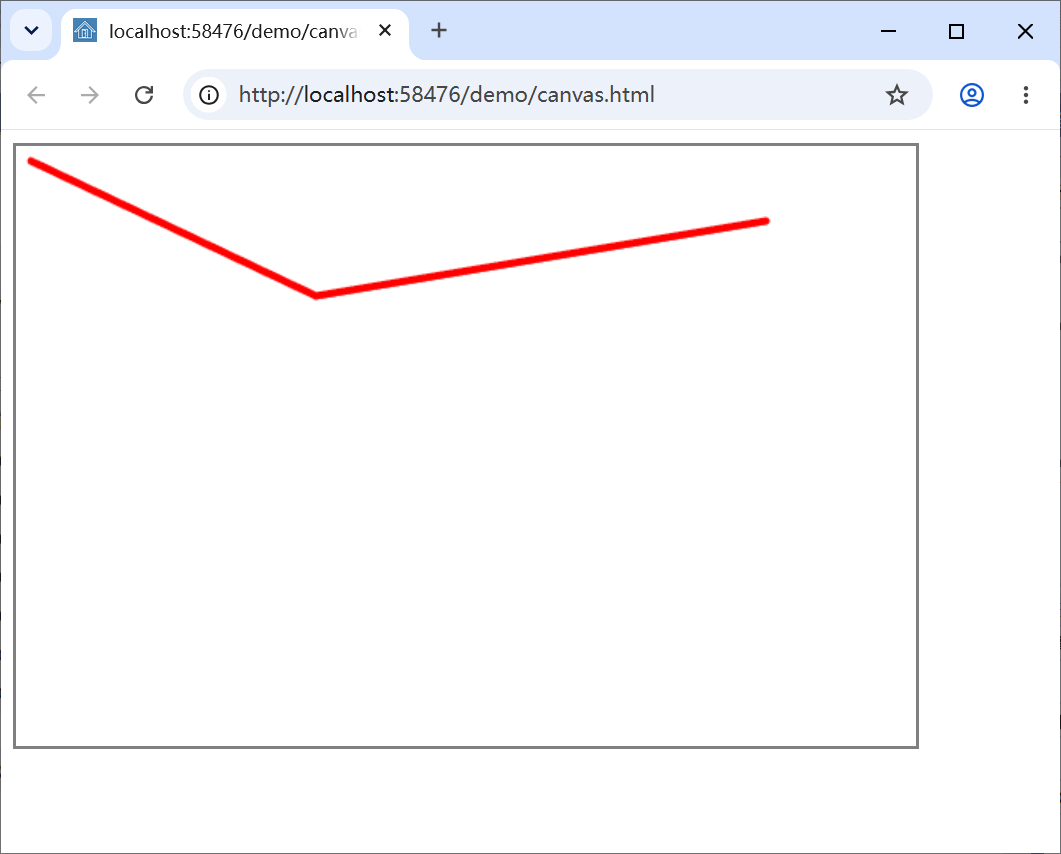

绘制效果如下图所示。

绘制线段

绘制矩形

绘制矩形时，同样可以使用lineWidth属性设置线条宽度，使用strokeStyle属性设置线条颜色，矩形参数则使用rect()方法指定，参数分别是左上角水平坐标和垂直坐标、矩形宽度和高度。下面的代码演示了矩形的绘制。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.beginPath();
    // 绘制
    g.lineWidth = 5;
    g.rect(60, 60, 200, 100);
    g.strokeStyle = "red";
    g.stroke();
    //
    g.closePath();
</script>

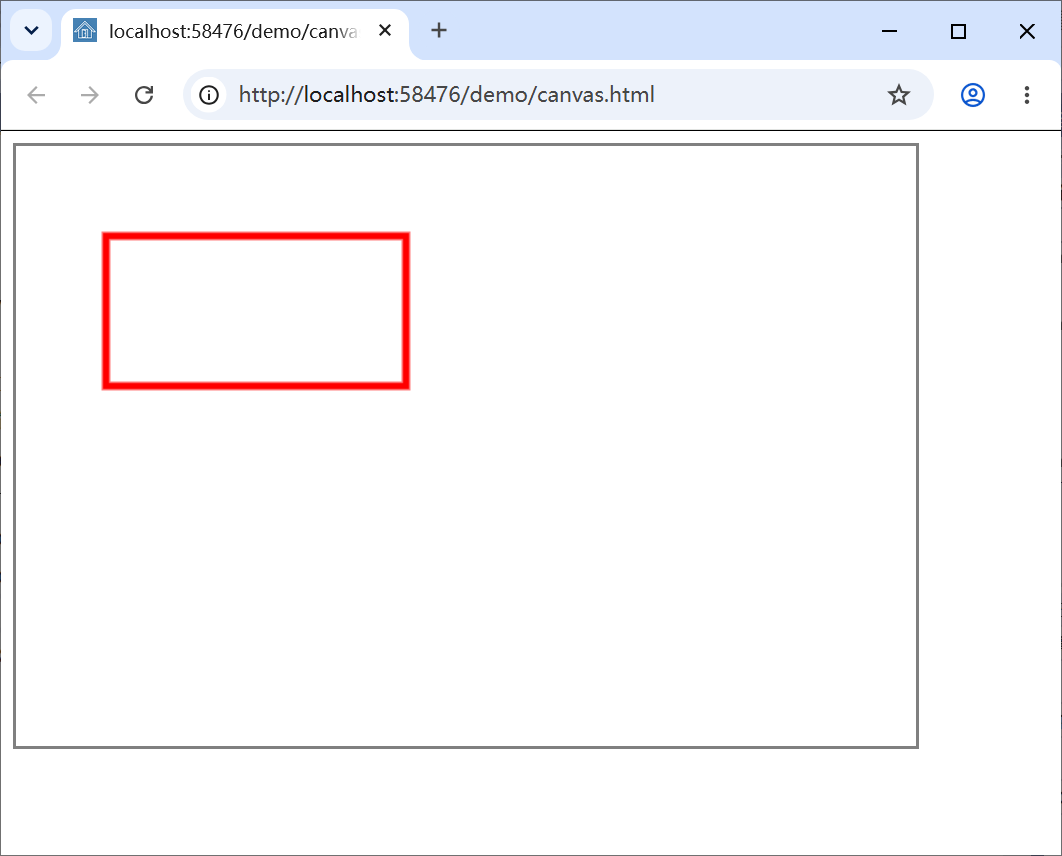

绘制效果如下图所示。

绘制矩形

创建填充矩形参数时使用fillRect()方法，参数分别是左上角水平坐标和垂直坐标、矩形宽度和高度。填充颜色使用fillStyle属性指定。下面的代码会绘制一个线条宽度为10像素的矩形和一个填充矩形。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.beginPath();
    // 绘制
    g.lineWidth = 10;
    g.rect(60, 60, 200, 100);
    g.rect(60, 180, 200, 100);
    g.strokeStyle = "red";
    g.stroke();
    // 填充矩形
    g.fillStyle = "yellow";
    g.fillRect(60, 60, 200, 100);
    //
    g.closePath();
</script>

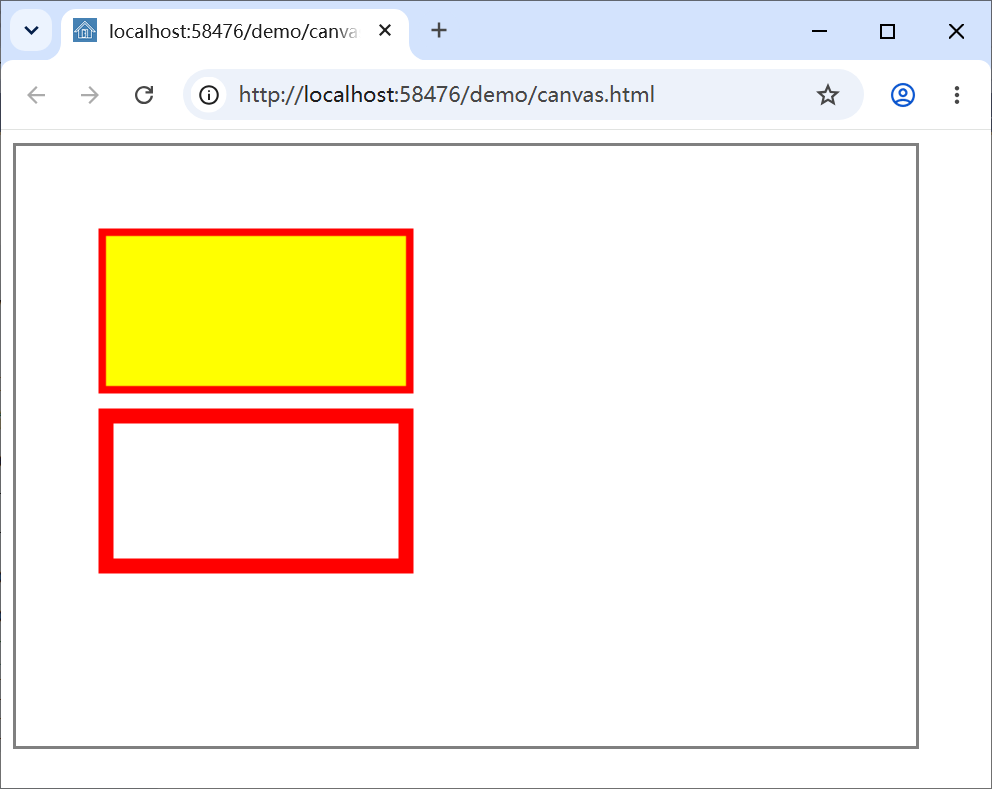

绘制效果如下图所示。

绘制矩形和填充矩形

请注意观察矩形和填充矩形的绘制特点，上面的图形，矩形和填充矩形使用了相同的参数，而绘制的矩形区域有所不同。这里，矩形的左上角坐标是设置坐标分别减去线宽（lineWidth）的一半，所占区域的宽度是设置宽度加上线宽，所占高度则是设置高度加上线宽；而填充矩形则是按设置的坐标和尺寸绘制，工作中应计算好不同的图形实际绘制区域的位置和尺寸。

绘制多边形

多边形的绘制，可以由多条线段绘制成一个封闭图形来实现，如下面的代码绘制了一个三角形。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.beginPath();
    // 绘制
    g.lineWidth = 3;
    g.moveTo(100, 100);
    g.lineTo(50, 200);
    g.lineTo(100, 300);
    g.lineTo(100, 100);
    g.strokeStyle = "red";
    g.stroke();
    //
    g.closePath();
</script>

绘制封闭图形时，起始坐标与结束坐标应相同，绘制效果如下图所示。

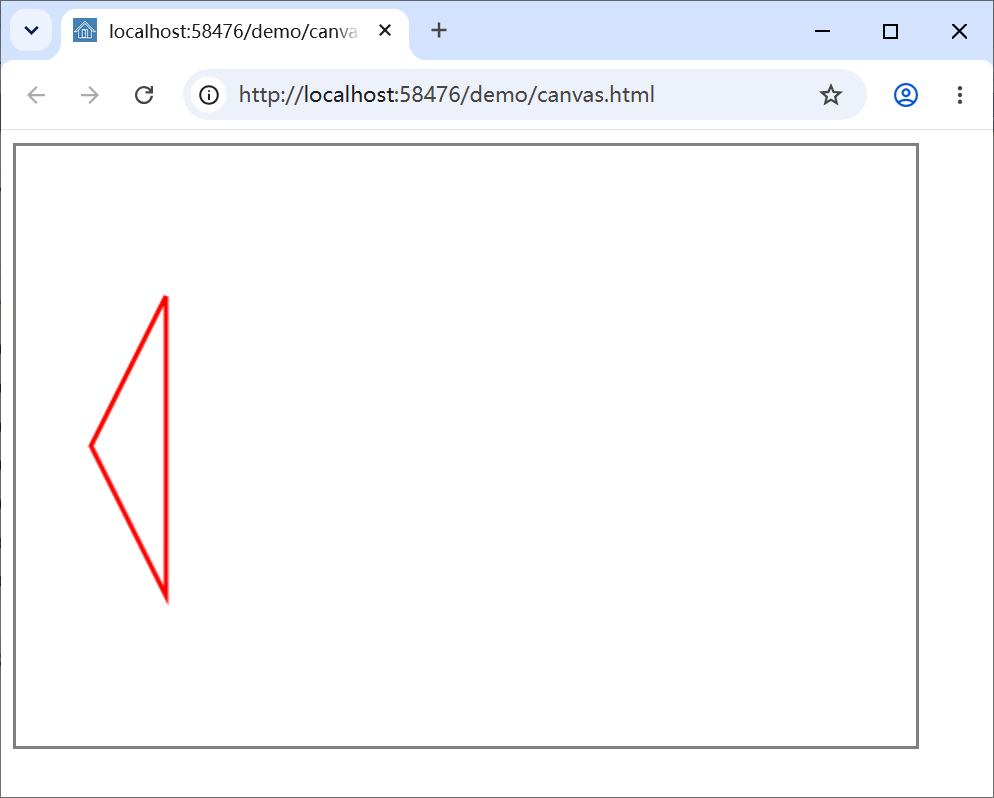

绘制三角形

绘制填充封闭图形时，moveTo()和lineTo()方法只需要指定顶点坐标，并使用fillStyle属性设置填充色，使用fill()方法提交绘制操作。下面的代码演示了相关应用。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.beginPath();
    // 绘制
    g.lineWidth = 2;
    g.moveTo(100, 100);
    g.lineTo(50, 200);
    g.lineTo(100, 300);
    g.lineTo(100, 100);
    g.strokeStyle = "red";
    g.stroke();
    //
    g.closePath();
    //
    g.beginPath();
    g.moveTo(100, 100);
    g.lineTo(50, 200);
    g.lineTo(100, 300);
    g.fillStyle = "yellow";
    g.fill();
    g.closePath();
    //
    g.beginPath();
    g.moveTo(300, 100);
    g.lineTo(250, 200);
    g.lineTo(300, 300);
    g.fillStyle = "yellow";
    g.fill();
    g.closePath();
</script>

代码执行效果如下图所示。

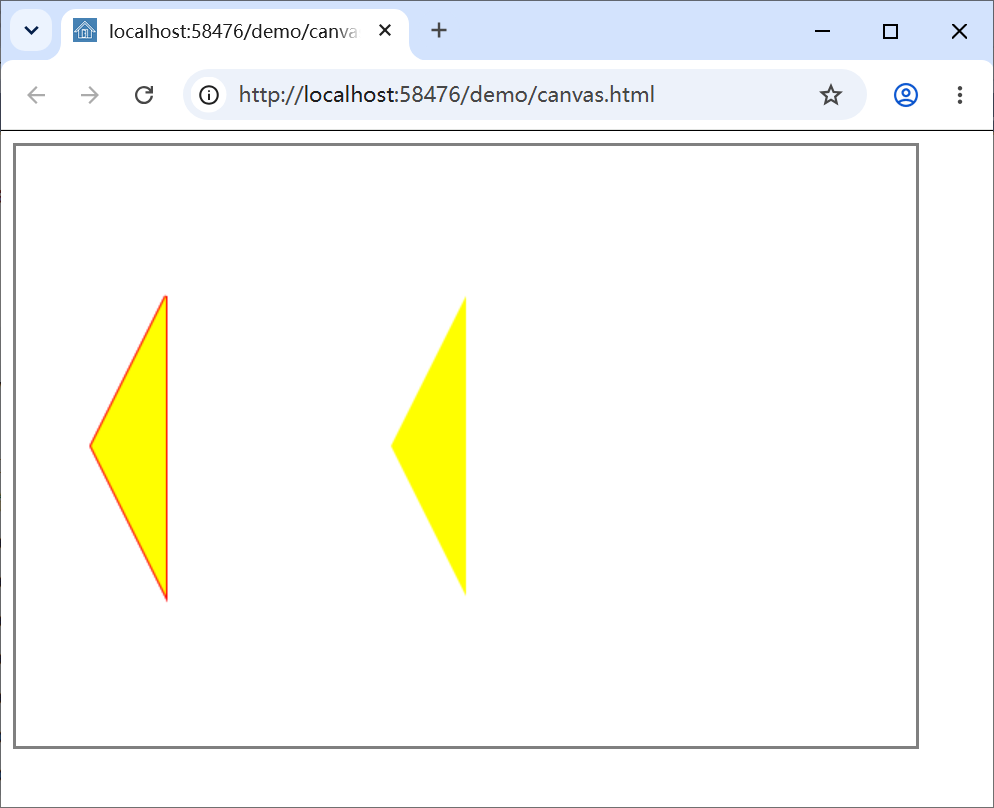

线段三角形和填充三角形

绘制圆形和弧线

绘制圆形和弧线都使用arc()方法，其参数依次为圆心X坐标、圆心Y坐标、圆的半径、开始角度、结束角度、是否逆时针方向；其中，角度使用π值。如下面代码可以绘制一个圆形。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.beginPath();
    // 绘制
    g.lineWidth = 5;
    g.arc(300, 200, 100, 0, 2 * Math.PI);
    g.strokeStyle = "blue";
    g.stroke();
    //
    g.closePath();
</script>

绘制效果如下图所示。

绘制圆形

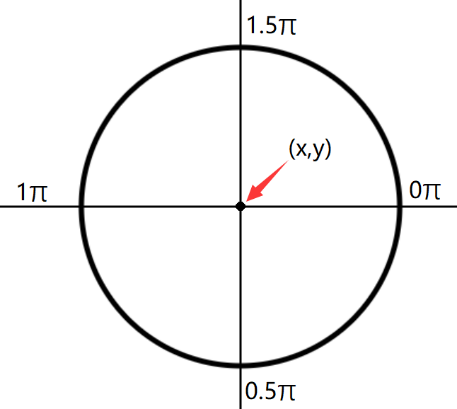

下图显示了arc()参数设置的示意图，其中，(x,y)为圆心坐标，水平方向向右为0π，向左为1π，垂直方向向下为0.5π，向上为1.5π。

arc()方法参数示意

下面的代码，通过两条弧线组成一个圆形。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    g.lineWidth = 5;
    g.arc(300, 200, 100, 0, Math.PI);
    g.strokeStyle = "blue";
    g.stroke();
    g.closePath();
    //
    g.beginPath();
    g.lineWidth = 5;
    g.arc(300, 200, 100, 0, Math.PI, true);
    g.strokeStyle = "red";
    g.stroke();
    g.closePath();
</script>

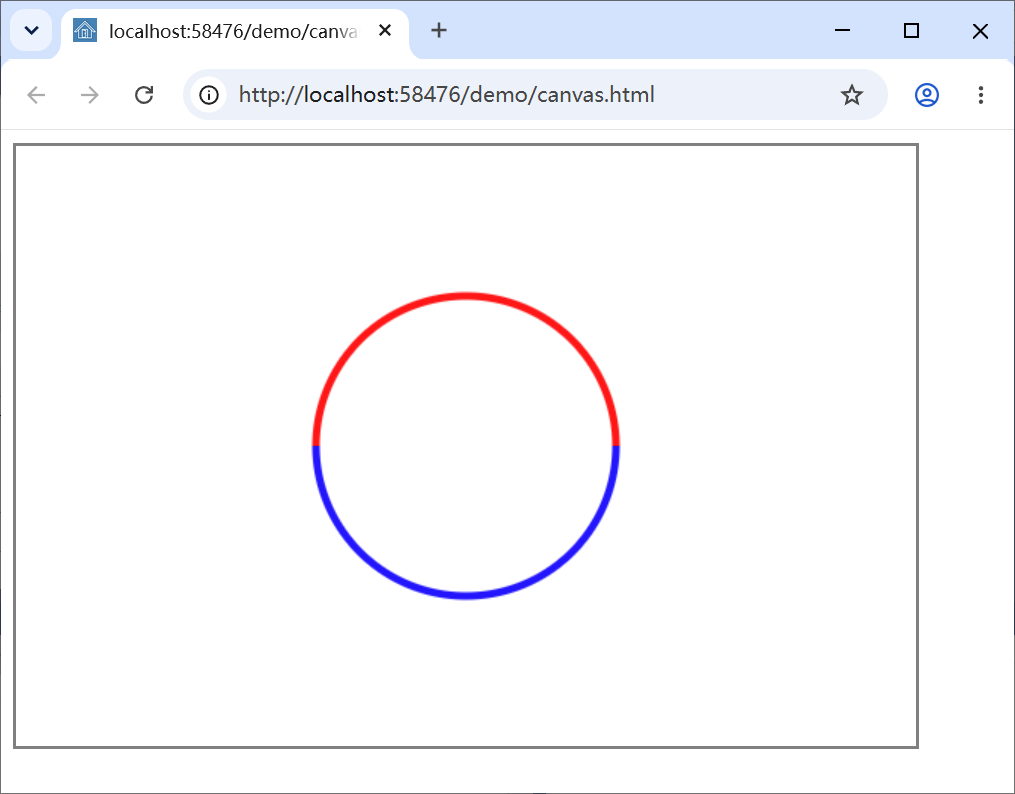

本例，下面的半圆使用默认的顺时针方向绘制，上面的半圆则使用逆时针方向绘制，结果如下图所示。

绘制弧线

绘制填充圆形时，同样使用fillStyle属性设置填充色，使用fill()方法完成绘制，如下面的代码。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    g.lineWidth = 5;
    g.arc(300, 200, 100, 0, 2 * Math.PI);
    g.fillStyle = "blue";
    g.fill();
    g.closePath();
</script>

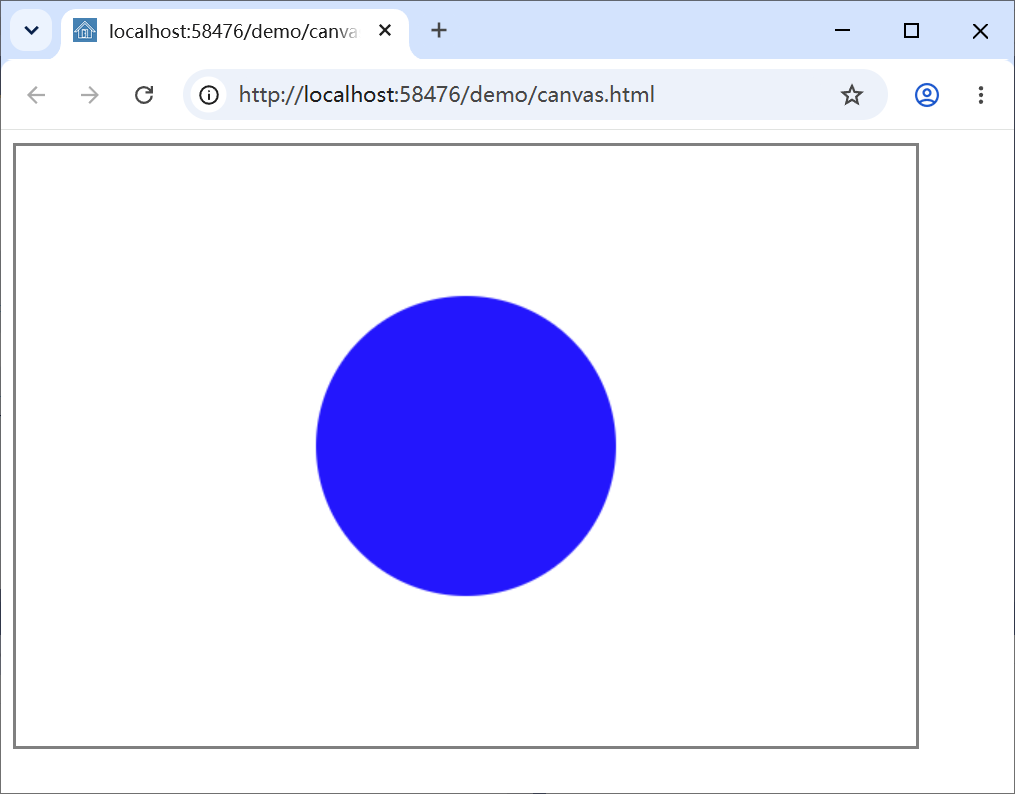

绘制效果如下图所示。

绘制填充圆形

arcTo()方法可以定义基于角的两条边内切圆的弧线，参数依次为A点水平坐标、A点垂直坐标、B点水平坐标、B点垂直坐标、内切圆的半径；A点为角的顶点，一条边是经过AB两点的线；另一条边上的点可以使用moveTo()方法指定，这里称为C点，也是弧线的起始点，则另一条边是连接AC两点的线段。arcTo()方法绘制的弧线起点在起始点（C点），然后经过内切圆与线段AC和线段AB的切点。下面的代码演示了arcTo()方法的应用，并绘制了两条线段作为参考。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.lineWidth = 3;
    //
    g.beginPath();
    g.moveTo(50, 50);
    g.lineTo(300,50);
    g.lineTo(50, 200);
    g.strokeStyle = "gray";
    g.stroke();
    g.closePath();
    //
    g.beginPath();
    g.moveTo(50, 50);
    g.arcTo(300, 50, 50, 200, 50);
    g.strokeStyle = "black";
    g.stroke();
    g.closePath();
</script>

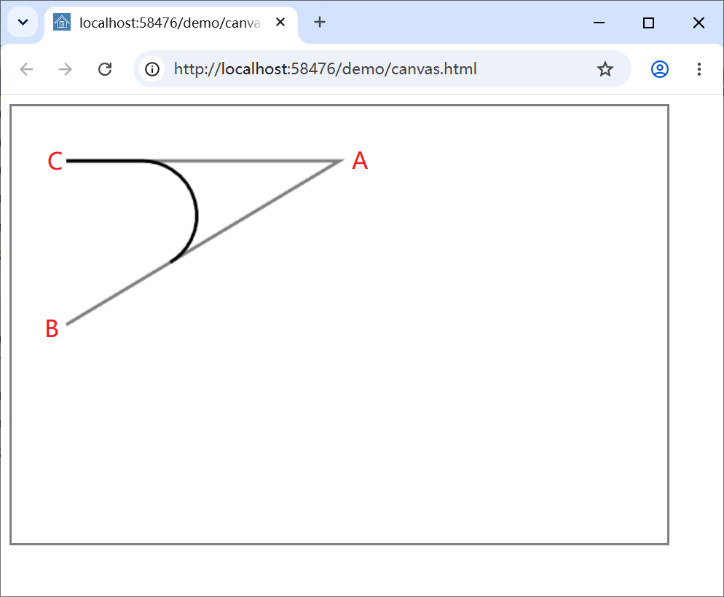

绘制效果如下图所示，A、B、C为标注的三个坐标点。

arcTo()方法绘制效果

绘制椭圆

绘制椭圆时使用ellipse()方法，其参数依次是中心X坐标、中心Y坐标、水平方向半径、垂直方向半径、旋转角度、开始角度、结束角度、是否逆时针方向绘制。下面的代码代码绘制了两个椭圆形。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.lineWidth = 5;
    g.strokeStyle = "blue";
    //
    g.beginPath();
    g.ellipse(150, 200, 100, 50, 0, 0, 2 * Math.PI);
    g.stroke();
    g.closePath();
    //
    g.beginPath();
    g.ellipse(400, 200, 100, 50, 0.2 * Math.PI, 0, 2 * Math.PI);
    g.stroke();
    g.closePath();
</script>

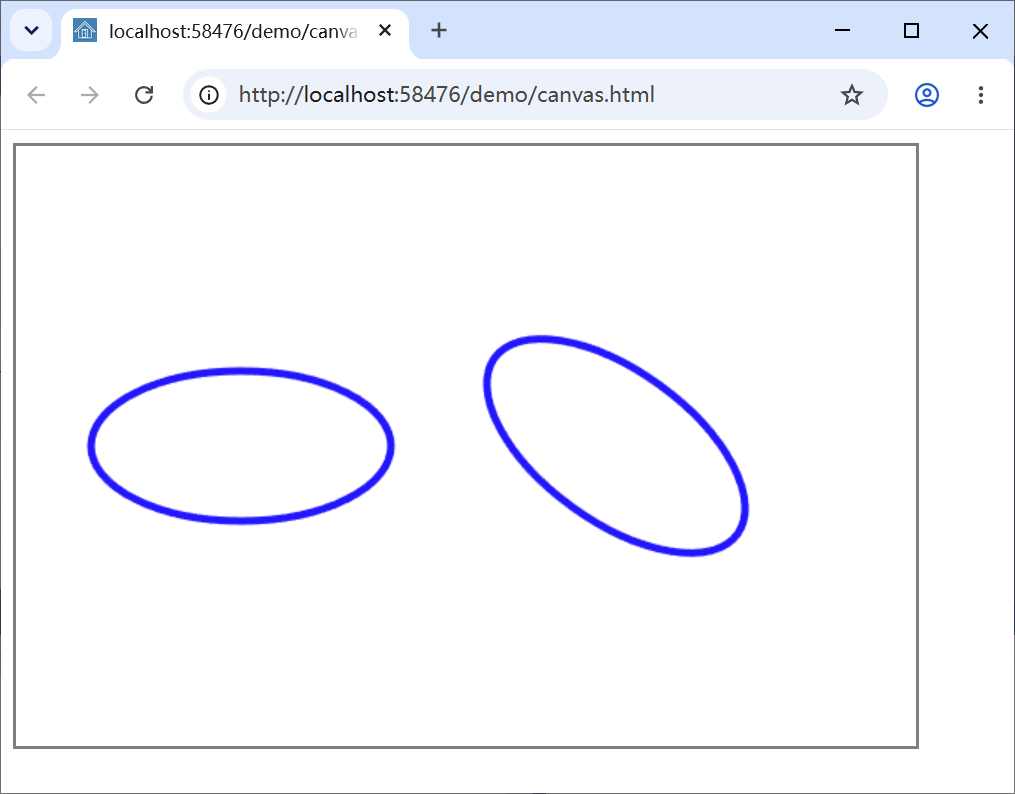

绘制效果如下图所示。

绘制椭圆形

下面的代码演示了绘制填充椭圆形。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    g.ellipse(150, 200, 100, 50, 0, 0, 2 * Math.PI);
    g.fillStyle = "blue";
    g.fill();
    g.closePath();
</script>

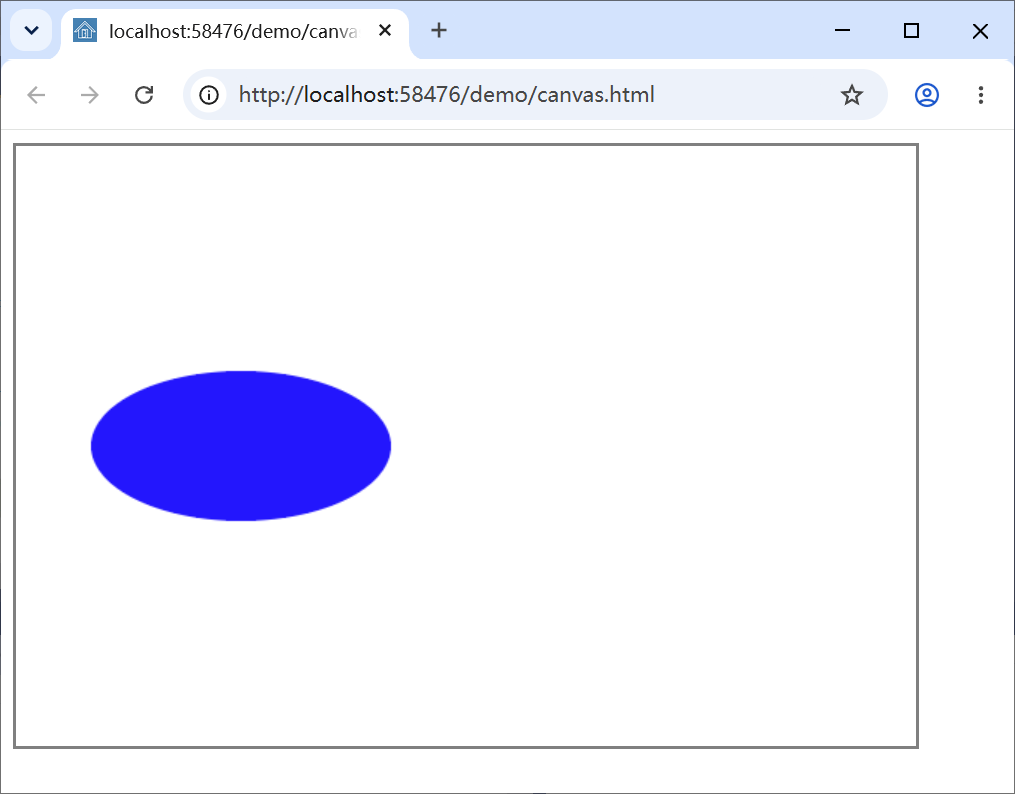

绘制效果如下图所示。

绘制填充椭圆

绘制曲线

首先介绍bezierCurveTo()方法，用于定义贝塞尔曲线的绘制参数。绘制贝塞尔曲线需要定义四个点，绘制起始点使用moveTo()方法指定，bezierCurveTo()方法的6个参数分别指定第一控制点、第二控制点、结束点的坐标。下面的代码演示了贝塞尔曲线的绘制。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.lineWidth = 3;
    //
    g.beginPath();
    g.moveTo(50, 300);
    g.bezierCurveTo(150,100,350,300,500,30);
    g.strokeStyle = "blank";
    g.stroke();
    g.closePath();
    //
    g.strokeStyle = "gray";
    g.beginPath();
    g.moveTo(50, 300);
    g.lineTo(150, 50);
    g.stroke();
    g.closePath();
    //
    g.beginPath();
    g.moveTo(350, 300);
    g.lineTo(500, 30);
    g.stroke();
    g.closePath();
</script>

绘制效果如下图所示。

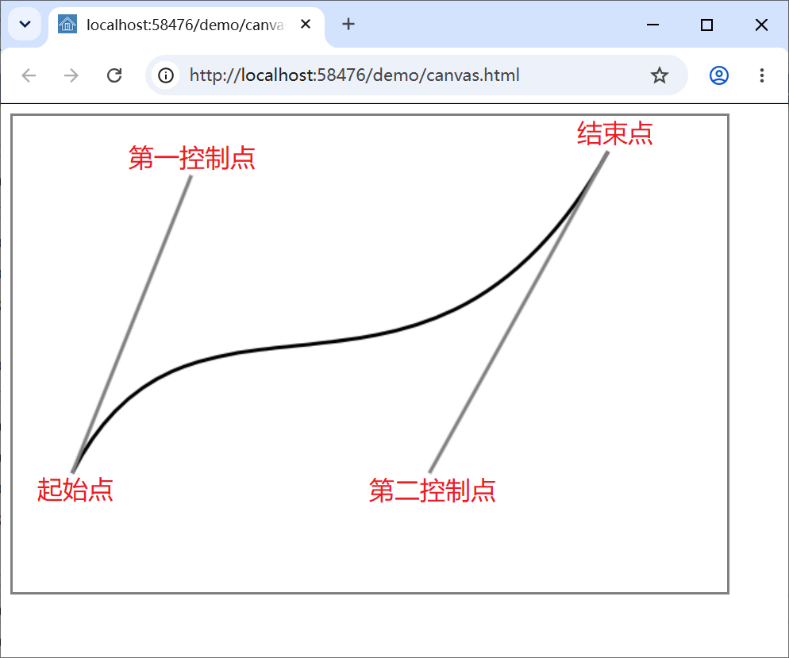

绘制贝塞尔曲线

quadraticCurveTo()方法用于绘制二次贝塞尔曲线，需要三个点坐标，其中，起始点坐标使用moveTo()方法指定，quadraticCurveTo()方法的4个参数，分别定义控制点坐标和结束点坐标。下面的代码演示了二次贝塞尔曲线的绘制。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.lineWidth = 3;
    //
    g.beginPath();
    g.moveTo(100, 300);
    g.quadraticCurveTo(100,100,350,50);
    g.strokeStyle = "blank";
    g.stroke();
    g.closePath();
    //
    g.strokeStyle = "gray";
    g.beginPath();
    g.moveTo(100, 100);
    g.lineTo(100, 300);
    g.stroke();
    g.closePath();
    //
    g.beginPath();
    g.moveTo(100, 100);
    g.lineTo(350, 50);
    g.stroke();
    g.closePath();
</script>

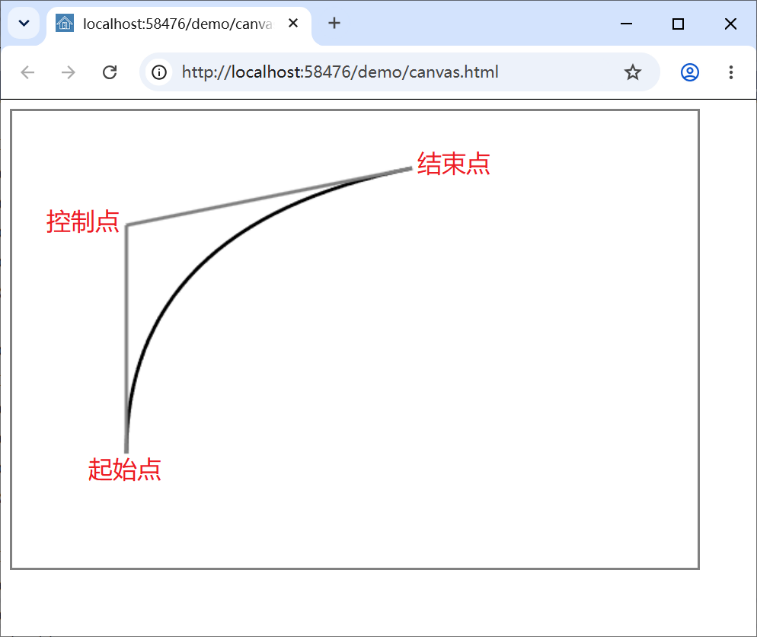

绘制效果如下图所示。

绘制二次贝塞尔曲线

绘制文本

绘制文本时可以关注如下属性和方法：

font属性，设置字体参数，如"bold italic 50px Arial"，设置字体为Arial，显示为加粗、斜体和50像素。
strokeText()方法，绘制镂空字体的文本，参数分别指定文本内容和绘制区域的左上角坐标。
fillText()方法，绘制填充文本，参数分别指定文本内容和绘制区域的左上角坐标。可以使用fillStyle属性设置填充色或填充图像。

下面的代码演示了文本绘制的实现。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    g.lineWidth = 3;
    //
    g.beginPath();
    g.lineWidth = 1;
    g.strokeStyle = "red";
    g.font = "bold 50px Arial";
    g.strokeText("绘制文本ABCabc123",50,50);
    g.closePath();
    //
    g.beginPath();
    g.fillStyle = "blue";
    g.font = "bold 50px Arial";
    g.fillText("绘制文本ABCabc123", 50, 150);
    g.closePath();
</script>

绘制效果如下图所示。

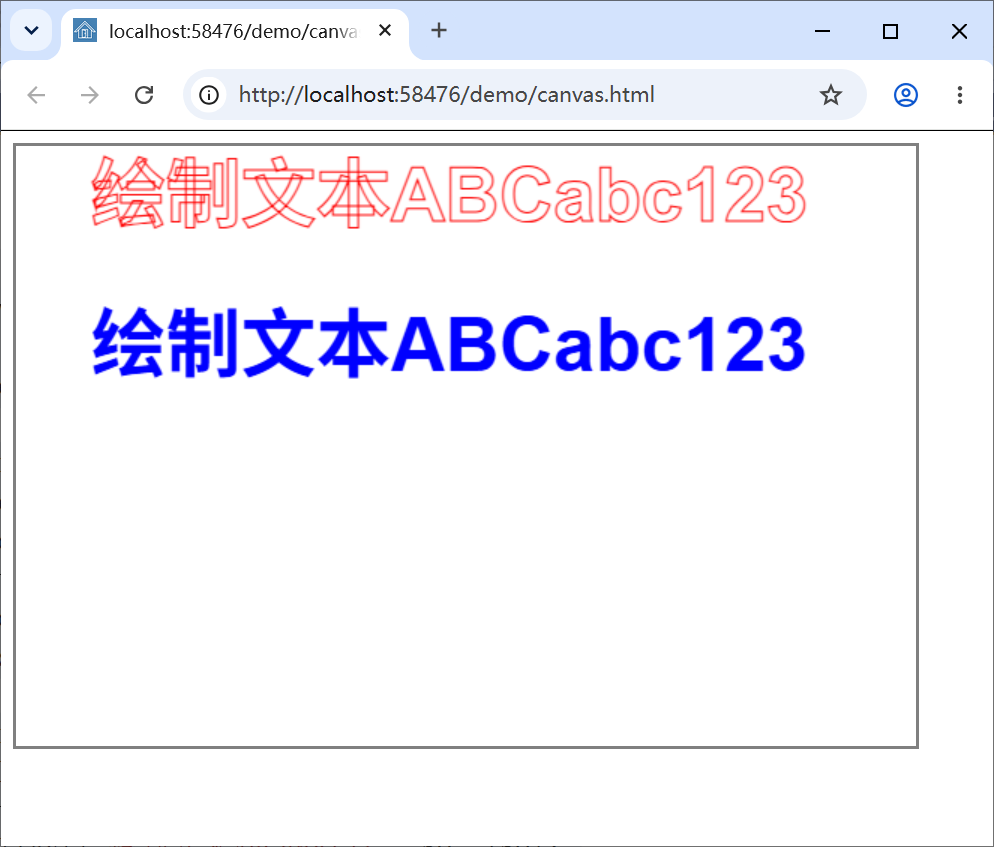

绘制文本

绘制图像

绘制图像是使用drawImage()方法，其完整参数设置如下：

参数一，指定图片对象。
参数二，指定裁剪起始位置的X坐标。
参数三，指定裁剪起始位置的Y坐标。
参数四，指定裁剪的宽度。
参数五，指定裁剪的高度。
参数六，指定绘制位置的左上角X坐标。
参数七，指定绘制位置的左上角Y坐标。
参数八，指定绘制宽度。
参数九，指定绘制高度。

此外，绘制不需要裁剪和缩放的图像时可以只使用三个参数，依次为图像对象、绘制区域左上角水平坐标和垂直坐标；需要指定绘制区域尺寸时，可以在上述三个参数后再指定区域的宽度和高度，绘制的图像会按指定的尺寸缩放。

下面的代码演示了读取、裁剪和绘制/demo/earth.jpg图片的操作。

HTML

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8" />
    <title></title>
</head>
<body>
    <canvas id="cv" width="800" height="550"
            style="border:2px solid gray;"></canvas>
</body>
</html>
<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    let img = new Image()
    img.src = "/demo/earth.jpg";
    //
    g.beginPath();
    g.drawImage(img, 0, 0);
    g.drawImage(img, 10, 220, 400, 92);
    g.drawImage(img, 200, 0, 400, 195, 10, 330, 400, 195);
    g.closePath();
</script>

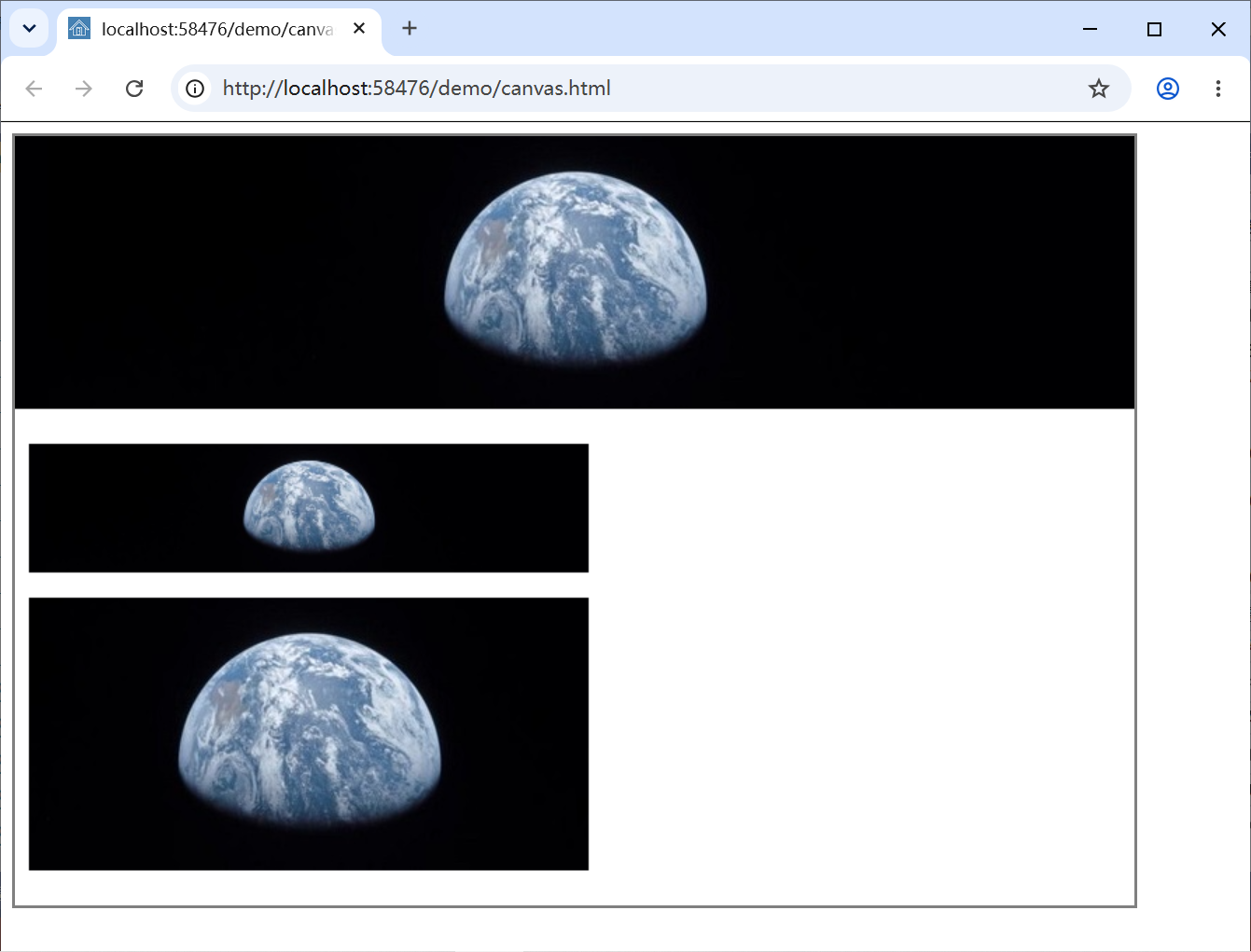

本例使用的图像尺寸为800*195像素，代码中修改了canvas元素的尺寸，宽度为800像素，高度为550像素，图像绘制效果如下图所示。

绘制图像

代码中，第一个drawImage()方法绘制了完整的图像。第二个drawImage()方法通过设置宽度和高度指定了绘制区域的尺寸，图像会缩放会显示。第三个drawImage()方法裁剪了图像的一部分，然后绘制到canvas元素中。

此外，图像也可以从页面中的img元素中获取，如下面的代码。

JavaScript

let img = document.getElementById("earth");
g.drawImage(img,0,0);

代码会从id为earth的元素中获取图像并绘制到canvas元素的左上角。

填充图案与渐变色

绘制填充图形或文本时，除了使用颜色填充，还可以使用图像或创建渐变色填充，下面的代码，先来看如何使用图像填充文本。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    let img = new Image()
    img.src = "/demo/moon1.jpg";
    let pattern = g.createPattern(img, "repeat");
    g.fillStyle = pattern;
    g.font = "bold 50px Arial";
    g.fillText("图像填充文本",50,50);
    g.closePath();
</script>

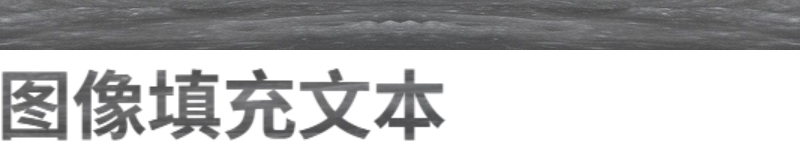

下图中，上面为/demo/moon1.jpg图片，尺寸为800*50像素；下面为填充文本效果。

图像填充文本

canvas支持线性渐变色和放射性渐变色，其中，线性渐变色使用createLinearGradient()方法创建，其参数依次为渐变起始X坐标、起始Y坐标、结束X坐标、结束Y坐标。下面的代码演示了水平方向线性渐变色的应用。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    let lg = g.createLinearGradient(50, 50, 250, 50);
    lg.addColorStop(0, "yellow");
    lg.addColorStop(1, "red");
    g.fillStyle = lg;
    g.rect(50, 50, 200, 100);
    g.fill();
    g.closePath();
</script>

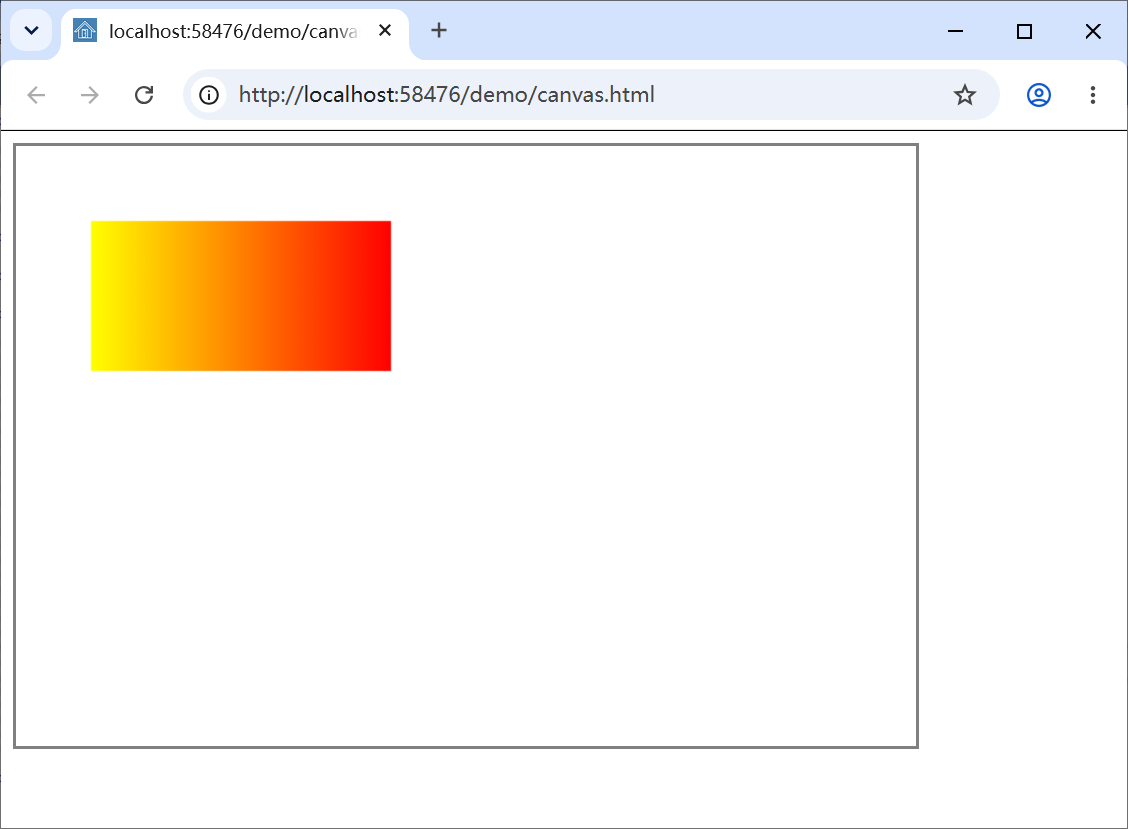

代码显示效果如下图所示。

水平线性渐变

创建渐变色时，还需要在渐变对象中使用addColorStop()方法指定位置和颜色，其中，参数一是0到1的数值，表示颜色的位置，如0表示起始位置，1表示结束位置，0.5表示中间位置。参数二指定颜色，可以使用颜色名称，也可以使用CSS支持的颜色格式，如十六进制颜色值等，如"red"、"#FF0000"都表示红色。

创建水平方向的渐变色时，应注意createLinearGradient()方法中的两个Y坐标应相同，如前例中的代码；创建垂直方向的渐变色时，两个X坐标应相同，如下面的代码。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    let lg = g.createLinearGradient(50, 50, 50, 150);
    lg.addColorStop(0, "yellow");
    lg.addColorStop(1, "#FF0000");
    g.fillStyle = lg;
    g.rect(50, 50, 200, 100);
    g.fill();
    g.closePath();
</script>

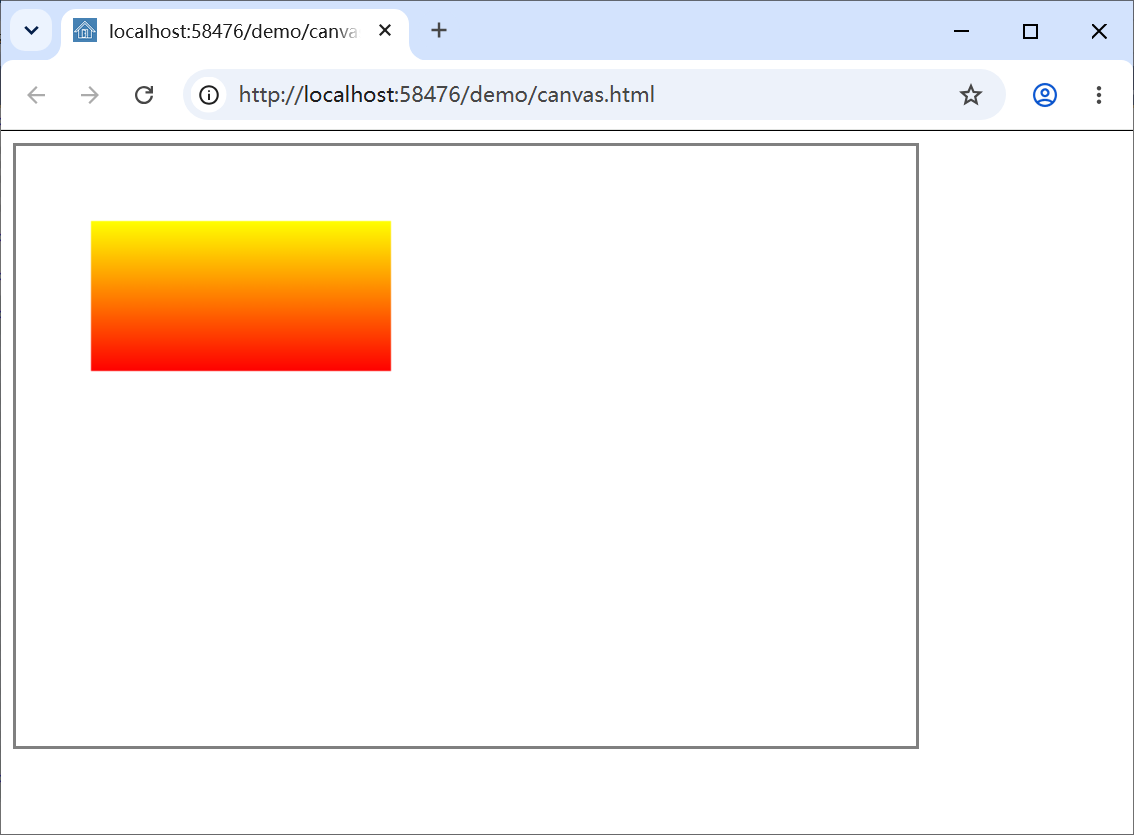

显示效果如下图所示。

垂直方向渐变色

下面的代码演示了从左上角到右下角的渐变效果。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    let lg = g.createLinearGradient(50, 50, 250, 150);
    lg.addColorStop(0, "yellow");
    lg.addColorStop(1, "red");
    g.fillStyle = lg;
    g.rect(50, 50, 200, 100);
    g.fill();
    g.closePath();
</script>

显示效果如下图所示。

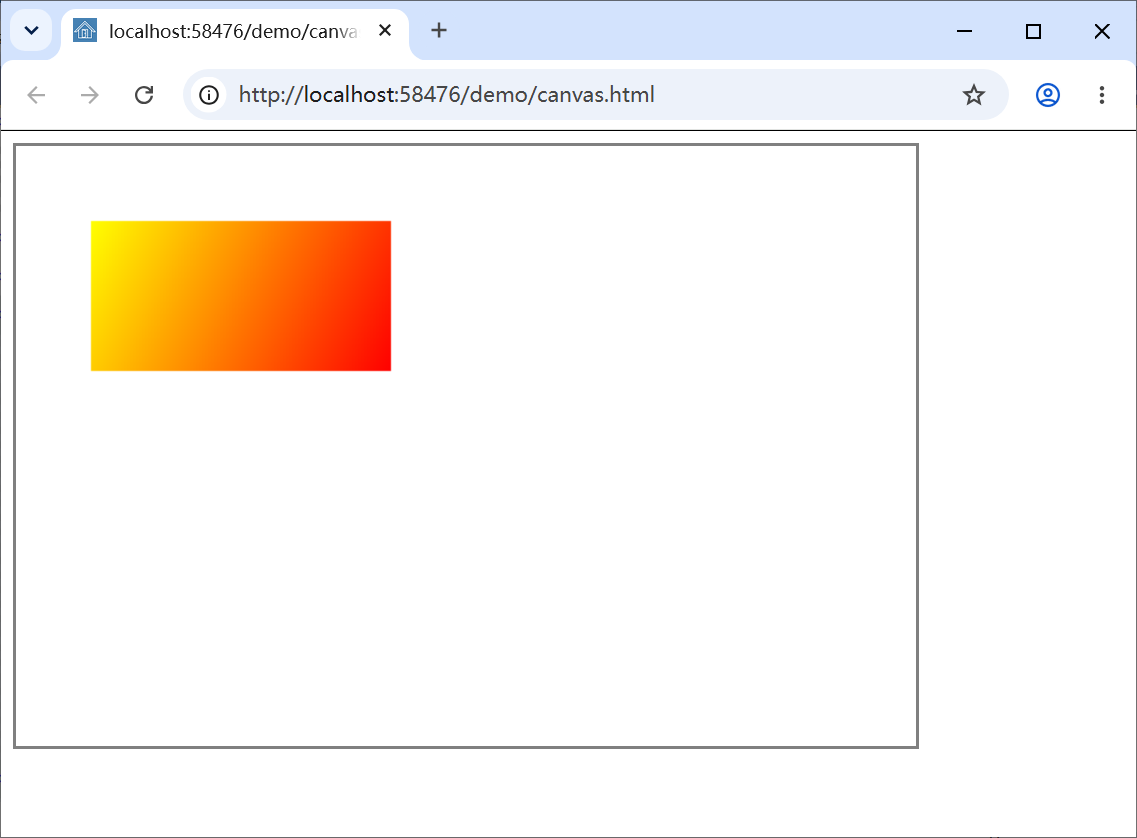

对角渐变色

createRadialGradient()方法创建放射性渐变图像，其参数依次为第一个圆形圆心的X坐标、Y坐标、半径、第二个圆形圆心的X坐标、Y坐标、半径；定义放射性渐变图像对象后，同样需要使用addColorStop()方法添加颜色。下面的代码演示了放射性渐变图像的实现。

JavaScript

<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //
    g.beginPath();
    let rg = g.createRadialGradient(300,200,50,300,200,150);
    rg.addColorStop(0, "yellow");
    rg.addColorStop(1, "green");
    g.fillStyle = rg;
    g.arc(300, 200, 150, 0, 2 * Math.PI);
    g.fill();
    g.closePath();
</script>

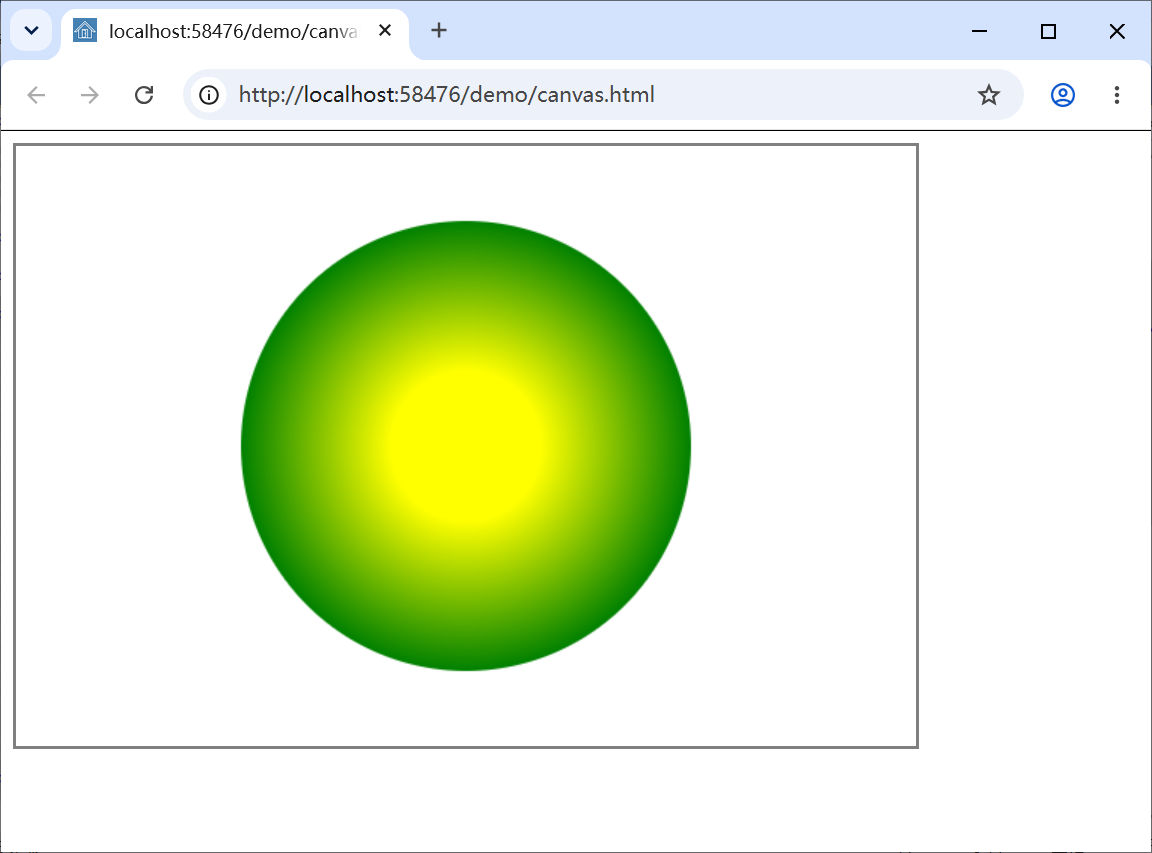

绘制效果如下图所示。

放射性渐变色

让图形动起来

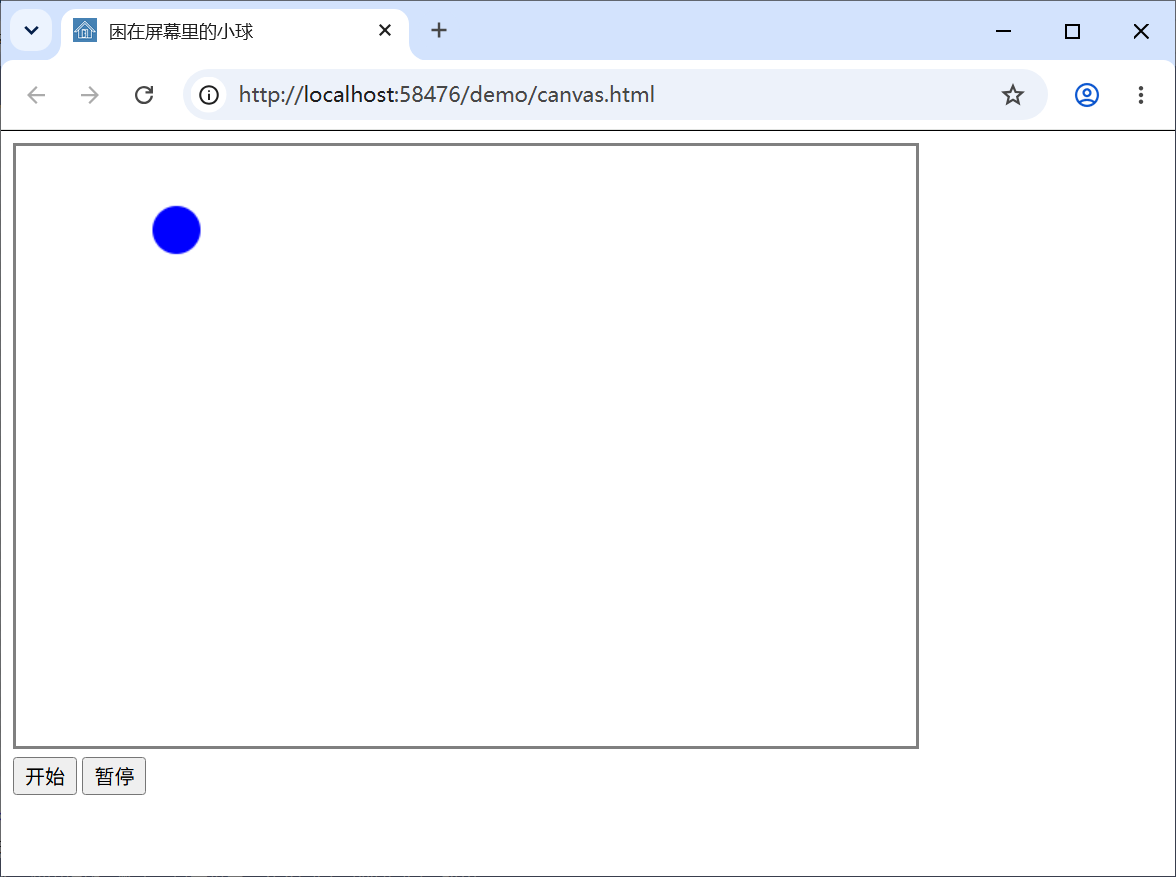

下面的代码会创建一个困在屏幕中的小球，小球会在canvas元素区域不停的运动，碰撞到边界时会改变方向回弹。

HTML

<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8" />
    <title>困在屏幕里的小球</title>
</head>
<body>
    <canvas id="cv" width="600" height="400"
            style="border:2px solid gray;"></canvas>
    <div>
        <button type="button" onclick="gameState=1;">开始</button>
        <button type="button" onclick="gameState=0;">暂停</button>
    </div>
</body>
</html>
<script>
    let cv = document.getElementById("cv");
    let g = cv.getContext("2d");
    //  屏幕尺寸
    const screenWidth = 600;
    const screenHeight = 400;
    // 小球参数
    let ballRadius = 16;
    let speedX = 10;
    let speedY = 10;
    //
    let curX = 0;
    let curY = 0;
    let nextX = 0;
    let nextY = 0;
    // 游戏状态，1执行，0暂停
    let gameState = 0;

    // 绘制小球
    function drawBall(cx, cy) {
        g.beginPath();
        g.arc(cx, cy, ballRadius, 0, 2 * Math.PI);
        g.fillStyle = "blue";
        g.fill();
        g.closePath();
    }

    // 游戏循环，每帧代码
    function gameLoop() {
        if (gameState === 0) return;
        if (gameState === 1) {
            // 清屏
            g.clearRect(0, 0, screenWidth, screenHeight);
            // 计算小球位置
            nextX = curX + speedX;
            nextY = curY + speedY;
            // 左右边界碰撞检查
            if (nextX < ballRadius) {
                nextX = ballRadius;
                speedX = 0 - speedX;
            } else if (nextX > screenWidth - ballRadius) {
                nextX = screenWidth - ballRadius;
                speedX = 0 - speedX;
            }
            // 上下边界碰撞检查
            if (nextY < ballRadius) {
                nextY = ballRadius;
                speedY = 0 - speedY;
            } else if (nextY > screenHeight - ballRadius) {
                nextY = screenHeight - ballRadius;
                speedY = 0 - speedY;
            }
            // 保存当前坐标
            curX = nextX;
            curY = nextY;
            // 绘制小球
            drawBall(curX, curY);
        }
    }

    // 设置小球开始位置
    curX = Math.floor(Math.random() * 300) + ballRadius;
    curY = Math.floor(Math.random() * 200) + ballRadius;
    drawBall(curX, curY);

    // 开始游戏
    setInterval(gameLoop, 25);
</script>

页面初始画面如下图。请注意，小球的初始位置是随机生成的，所以，每次开始的小球位置并不相同。

困在屏幕中的小球

页面中定义了三个主要元素，分别是：

canvas元素，用于显示小球的活动区域。
“开始”按钮，点击后小球开始活动，由变量gameState变量设置为1实现。
“暂停”按钮，点击后小球暂停活动，由变量gameState变量设置为0实现。

JavaScript代码中，首先定义了一系列的变量和常量，下面分类说明。

cv这是获取了canvas元素对象，g变量则是绘制所需的上下文对象。

screenWidth和screenHeight常量分别定义了小球活动区域的宽度和高度，和canvas元素的宽度和高度相同。

小球参数中，ballRadius变量定义了小球的半径，speedX变量定义了小球水平方向运动的速度，speedY变量定义了小球垂直方向运动的速度。curX和curY变量为小球当前坐标，nextX和nextY变量为小球下一帧到达的坐标，这四个变量会在计算小球位置时使用。

gameState变量表示游戏运行状态，约定1表示正常运行，0表示暂停。

drawBall()函数的功能是在canvas元素中绘制小球，参数为小球圆心的坐标。

gameLoop()函数定义了处理小球运动每一帧的代码，首先，游戏状态（gameState）为0时什么也不做，保持静态。游戏状态（gameState）为1时，会调用clearRect()方法清除canvas元素，为下次绘制小球做准备。clearRect()方法的参数是清除区域的左上角X坐标和Y坐标、清除区域的宽度和高度，代码中设置的参数会清理canvas元素的全部区域。

计算小球的新位置时，首先使用nextX和nextY分别加上水平方向速度（speedX）和垂直方向速度（speedY）计算下次显示的位置。然后会进行四个边界的碰撞测试，当新位置到达边界时，会改变其速度，使用0减去速度，得到其相反的数据，这样，小球就会向相反的方向运动。curX和curY变量会保存小球的新坐标，并调用drawBall()函数绘制小球。

代码的最后，先使用随机数给出小球的初始位置，然后调用drawBall()函数显示小球。启动游戏循环时使用了setInterval()函数，参数一指定游戏的每一帧会执行gameLoop()函数，参数二指定每帧间隔为25毫秒，即每秒40帧。
